HPG-R系列 齿轮箱 行星减速机 / 螺旋齿轮型
行星减速机型HPG系列
特长
![]()
采用以高精度・高刚性为特点的行星减速机HarmonicPlanetary®的直交轴齿轮箱型
・安装电机容量：850W至7500W左右
※ 可通过齿轮箱选型工具确认电机匹配

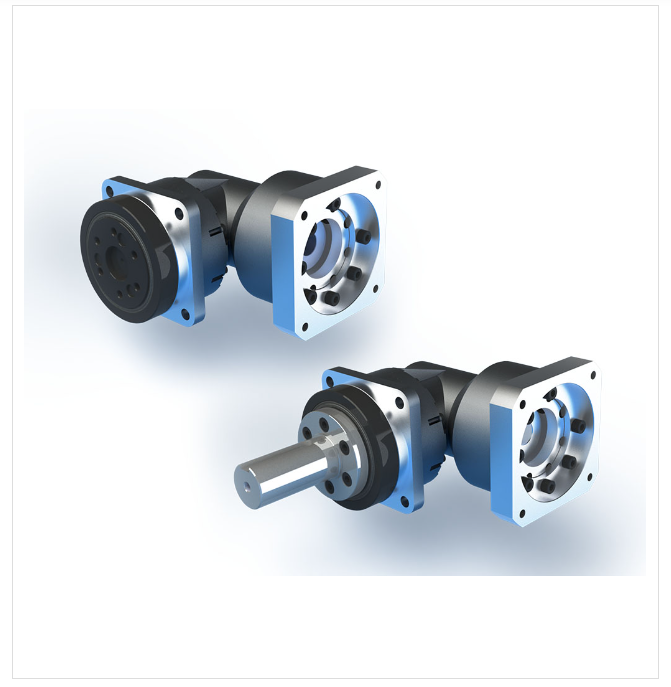

※ 产品图片仅供参考
型式
1.机型名：HPG系列
2.型号：32, 50, 65
3.版本符号
4.减速比：
●型号32 = 5, 11, 15, 21, 33, 45
●型号50 = 5, 11, 15, 21, 33, 45
●型号65 = 5, 12, 15, 20, 25, 40, 50
5.输出轴形状：
●F0=法兰输出
●J2=直轴（无键）
●J6=直轴（带键・中心螺孔）
●（型号65的轴输出为特殊对应）
6.输入侧形状符号：
●3至4位字母电机法兰及输入轴联轴器形状符号（因安装电机而异）
●可通过匹配工具确认
7.直交部型号（直交组合型部形状符号）
●请参阅产品目录中的电机匹配表
8.特殊规格：
●无填写=标准品
●SP=非标品
